ZJZ-sarjan hydraulinen valukäsittelylaite on uudenlainen valukäsittely- ja nostolaite, jolla on seuraavat ominaisuudet:

1, ei matkustuskytkin, käyttäen sylinterin omaa matkanrajaa ja puskurilaitetta. nosturipylvään liikkeellä ylös ja alas ajaa nosto-boomin liikettä, liike on suhteellisen vakaa.

2. Hydraulijärjestelmä on varustettu turvallisuuslaitteella, jolla on turvallisuussuojaava toiminto ylikuormituksen sattuessa ja välttää tasapainottokranin osien ja onnettomuuksien vaurioitumisen.

3. Zjz-sarjan kaatopaikan manipulaattori on varustettu nopeuden rajoittamis- ja itse laskeutumistoiminnoilla, jotka voivat tehdä painon laskusta sujuvamman ja säästää energiankulutusta. manipulaattori soveltuu korkean tehokkuuden nostamiseen ja tarkkaan sijoittamiseen ja raskaiden esineiden asentamiseen 300 kg: n sisällä, erityisesti keskisuurille ja pienille laitteille. Sillä on edut pienessä koossa, alhainen melu, kevyt paino, uusi ja kompakti rakenne, turvallinen ja luotettava toiminta, yksinkertainen ja kätevä ylläpito jne. Se on uusi tuote, joka vapauttaa operaattorin usein kuormaamisen ja purkamisen manuaalisesta työstä ja parantaa tuotannon tehokkuutta.

Hydraulinen valurauta manipulaattori nostaa raskaita esineitä saavutetaan seuraavien kolmen liikkeen synteesin avulla:

1, pystysuuntainen nostaminen hydraulinen liike

2. Käännä ruutua manuaalisesti

3. Siirrä horisontaalisesti manuaalisesti

M onain tekniset parametrit ZJZ hydraulinen kaataminen manipulaattori

Taulukko 1 :

Ulkopuolinen piirustus

Rakenne ja periaate

JZJ-sarjan hydraulinen valukäsittelylaite koostuu viidestä osasta: rungosta, tasapainoisesta nelijalkaisesta mekanismista, hydraulijärjestelmästä ja sähköstä, kaatopaikan kierrätyslaitteesta.

1 Fussioita :

Tämä osa koostuu pohjasta,

Pyörivä akselipaikka, käsivarsipaikka, pystysuuntainen ohjauskokoonpano jne. Perusta voidaan asettaa sementtipohjaan (kiinteä) (katso taulukko - perusmittojen osalta) tai kiinnittää liikkuvaan vaunuun (mobiili). Keho voi pyöriä 345 asteen alueella pyörivän akselipaikan ympärillä. pystysuuntainen ohjauskokoonpano on kiinnitetty kehon takaosaan ja tasapainoisen nelijalkaisen mekanismin ohjauskäyttöpyörä liikkuu ylöspäin ja alas ohjauspohjaan.

2, tasapaino neljä kytkentäpyörän mekanismi:

Tämä osa koostuu suuresta käsivarresta, suuresta käsivarresta, nostopainosta, nostopainosta, liittävästä käsivarresta, kytkimestä, tukilevystä ja tasapainopisteestä ja muista osista. Tukilevyn ja kytkimen välisen kiinnityspisteen molemmat puolet liikkuvat vaakasuunnassa yhden rivin pallolajit kehon opastetulla raiteella. Suuren käsivarren takaosa on yhdistetty hydraulisylinterin pistorasian päähän pähkinän kautta ja pystysuuntainen liike tehdään opastetun ruudun varrella. Säädetty tasapainopiste asennetaan suurelle käsivarrelle, joka on yhdistetty neljällä linkillä, joka on tasapainossa tasapainopisteen itsemäärän kanssa, jotta

3. Hydraulinen järjestelmä

Järjestelmä koostuu vaihteistopumppu, sähkömagneettinen suuntaventtiili, syöttö- ja palautusöljyputki, turvaventtiili, hydraulinen sylinteri ja niin edelleen. Kun operaattori painaa, nouse (tai pudota) painiketta, hydraulinen öljy läpi sähkömagneettisen venttiilin sylinteriin, alempi kammio, työntää pistorasia alaspäin (tai ylöspäin) liikkeen kautta neljän linkin vipuvaikutusperiaate, jotta voidaan ajaa nosto liikkeen raskaita esineitä.

Kun nostopaino ylittää 1,1 kertaa määrätyn painon, turvaventtiili avataan ja puretaan niin, että painoa ei voida nostaa, jotta koko hydraulisen tasapainokranin turvallisuus voidaan suojata. (katso kuvio 4 periaatteesta)

4. Sähkönhallinnan osat:

Tämä osa koostuu moottorista, muovikotelon katkaisijasta, suljista, ohjauspainikkeesta, AC-kontaktorista, pienestä rallista, ohjausmuuntajasta jne. (ks. taulukko 2). Kone käyttää kolmivaiheista 380V, 50HZ: n virtalähteitä (kolme vaihetta neljä riviä), neutraali linja on kytkettävä tiukasti.

Käytä 24 V:n virtalähdettä. Virtajohto voidaan johtaa alustan pohjasta tai sähkölaatikon vasemmalta puolelta. Kun ilmaliitintä kytketään päälle, levittimen automaattinen uudelleenasetuspainike kytketään aina päälle ja järjestelmä alkaa toimia, kun kaukosäädin on kytketty päälle. Paina ylös- tai alaspainiketta (ks. kuva 3) levittimen nostamiseksi tai alentamiseksi.

Slingiä

5. Levitä osa:

Tietojen osa koostuu viestinnän ohjauslaitteesta ja vaakasuunnallisesta Mo-kierrätyslaitteesta. Rao Bao saa kehyksen koostumuksen. Läpäisevän ohjauksen värjäyksen kautta teline voidaan ohjata siirtymään ylös ja alas keinotekoiseen rakennukseen ja käsijarru voidaan puristaa pyörivään. Vaakasuunnallinen pyörivä laite mahdollistaa operaattorin soveltamisen helposti. Telineen asennuskehys on liitettävä telineeseen.

Pakkaaminen, kuljetus, asennus ja käyttöönotto

1. Pakkaus, kuljetus ja kokoonpano

Kun lähetetään, koko kone on kiinnitetty erityiseen kuljetuksen pohjakehykseen, ja tasapainoinen neljän baarin liitäntä on kiinnitetty rungolle kiinteällä levyllä, jotta se ei voi liukua takaisin ja eteenpäin.

Osat laitteiden ja polttoaineen säiliö oli märkä sateella. Koko kone voidaan myös jakaa kolmeen osaan: rungon, tasapainoinen neljän baarin linkki mekanismi ja vastapaino osia pakkaamista ja kuljetusta varten. Osat kokoonpanokone kaavion mukaan, laittaa pois vartija ja pystysuuntainen opastuslevyjä, kun nosturi käsivarsien yläosassa, tasapainottaa neljän baarin linkki, aktivoiva käsi, rinnakkain käsi tukilevy kannettava kummallakin puolella ristiä käsivarren tasolla ylimmän ohjaimen, ohjaimen pyörä neljän kytkin kytkin ja piston kytkin yhteys, kaksi ohjaimen pyörää asennettu keskelle pystysuuntainen opastuslevy ennen ja jälkeen, Sitten kokoon

2. Asennus ja käyttöönotto

Lue ohjeet huolellisesti ennen koneen asentamista. Asennuksen aikana kalibroi betonin säätiön taso ja kiinnitä sitten koko kone säätiöön. Vedä levittäjä enimmäistyörajaan samassa korkeudessa ja tee 340 asteen pyöreä liike. Etsi levittäjän vaakasuuntainen kohta kolmannessa saman pisteessä, ja kolmen pisteen vaakasuuntainen virhe ei saa ylittää 15 mm. Liitä kolmivaiheiseen 380V, 50HZ-työvoimanlähteeseen (kolmivaiheinen neliveto), neutraali viiva on liitettävä turvallisesti. Kun tarkistus on oikea, sulje sähkölaatikon virta, paina painiketta tarkistaaksesi, onko moottorin pyörimissuunta merkittyyn suuntaan, ja paina sitten ylös- tai alaspainiketta debug

Kiinnitä huomiota turvallisuuteen

1. Ennen virran syöttämistä koneeseen on asennettava kolme vuotoa suojaavaa kytkinä.

2, koneen kuoren on oltava maadoitettu (PE-linja) ja maadoitus on hyvä.

3. Ennen kuin avaat sähkölaatikon kannen huoltoon, ulkoinen virtalähde on ensin katkaistava.

4. Käytettäessä ulkona, sateenkestävä ja pölytön toimenpiteet olisi toteutettava. On ehdottomasti kiellettyä sataa märkä sähkölaitteita tai sataa tankkiin.

5, kaukosäätimen tulisi olla kaksi kuukautta (riippuen käytöstä) vaihtaa akku.

Lubrikantti

1. Kunkin koneen osan rullalaatat on voiteltu kalsiumöljyllä, puhdistettu ja vaihdettu kerran kuuden kuukauden välein.

2. Etu- ja takaosan pystysuuntaisen ohjaimen raitiovaunun ja rullin välinen kosketuspinta on voiteltu kalsiumöljyllä kerran kuukaudessa.

3, öljytankki, jossa on 32# ~ 48# hydraulinen öljy, öljyn pinta ei saa olla öljyikkunan öljyn pintaviivan alapuolella 10mm alapuolella, hydraulinen öljymalli ympäristön käytön mukaan, puhdistus kuuden kuukauden välein, korvaa kerran.

2. Sähkökäyttöinen kaavio

Taulukko 2:

Kuva 5

Hydraulijärjestelmän kaavio

Let's Talk!

Name

Email Address

Phone

Company

Subject

Message

Vahvistuskoodi

Lähetä viesti

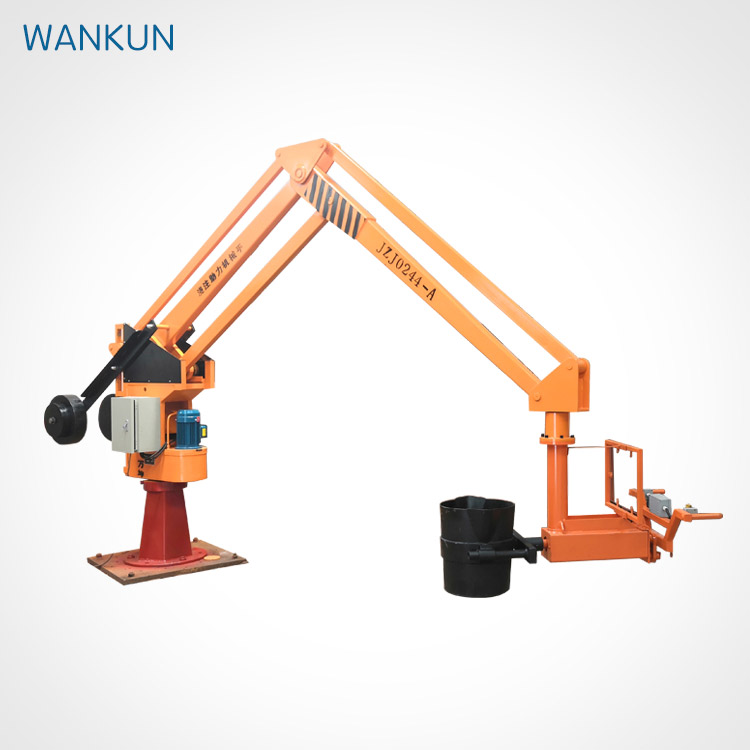

ZJZ0540 valukäyttöinen manipulaattori lattialla

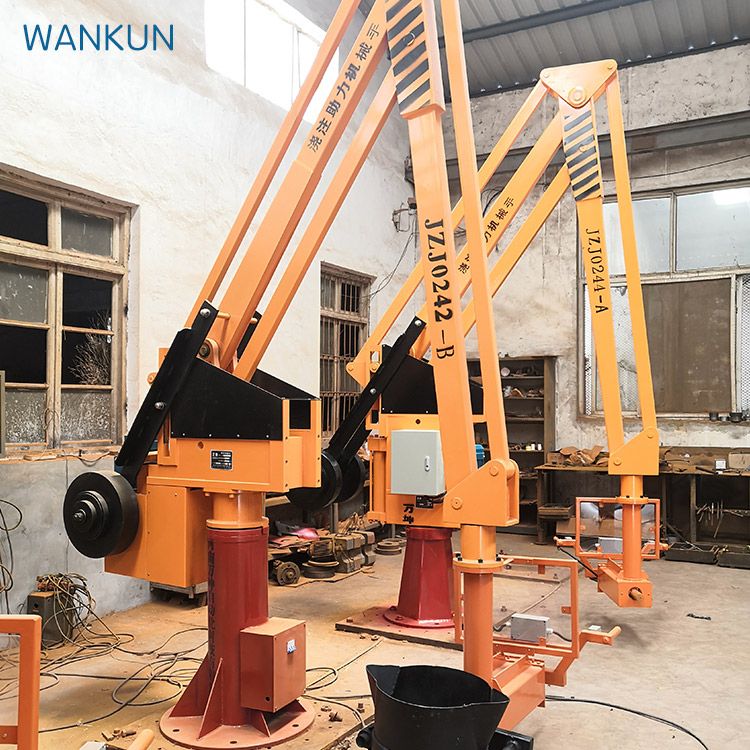

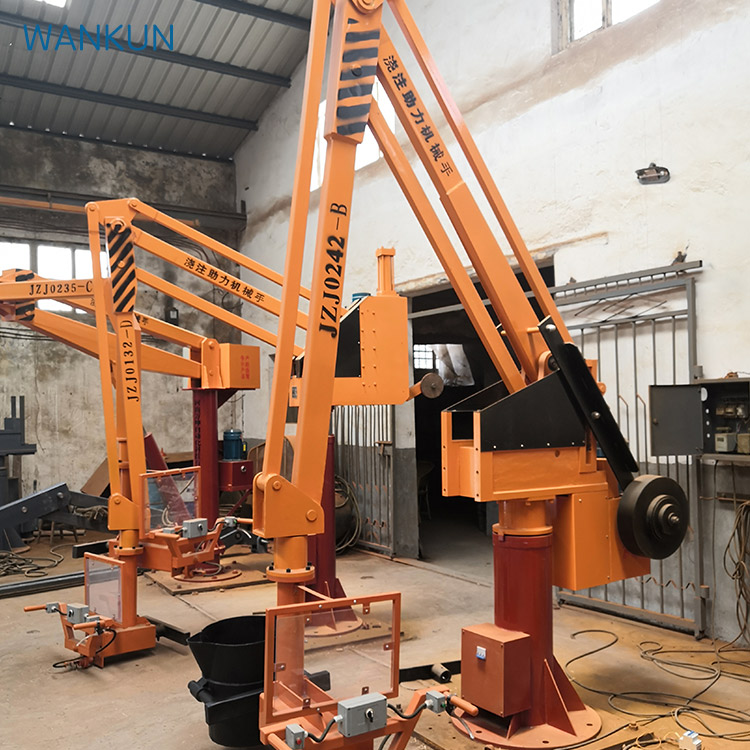

ZJZ-sarjan hydraulinen valurauta manipulaattori
