JZJ-A Foundry Pulling Manipulator Käyttöohje
Se koostuu kuudesta osasta: sarakkeesta, käsivarren pohjasta, varren järjestelmästä, levittimestä, hydraulisesta voimalaitoksesta ja sähköhallintajärjestelmästä.Tyylikäs manipulaattori
Rakenteellinen kuvaus
Säiliö on asennettu sarakkeen yläosaan, joka on kytketty käsivarren pohjaan, mikä mahdollistaa 360 asteen pyörimisen. Hydraulinen sylinteri on asennettu käsivarren yhdelle puolelle, ja hydraulisen sylinterin pistorasioiden pää on liitetty säiliöjärjestelmään. Säiliöjärjestelmän toinen pää on varustettu levittimellä ja levittimen kiinnityspää on varustettu säiliöllä. Säiliöön kuuluu pystysuuntaisesti järjestetty pystysuora säiliö, jossa pystysuoran säiliön alareunassa on asennettu vaakasuora käsi, ja säiliön kiinnityslaite, joka on asennettu säiliön yhteen päähän. Kun voimayksikkö toimii, säiliö ohjaa säiliöjärjestelmää nostamaan ja laskemaan,
Matkustava kansi liikkuu eteenpäin ja taaksepäin käden pohjan yläosassa, jolloin useat kansijärjestelmän nivelet taivuttavat ja teleskooppivat samanaikaisesti, mikä ajaa vaahtoa eteenpäin ja taaksepäin.
Miksi laatikko voi pysyä tasapainossa missä tahansa tasossa, kun se on tyhjä tai kuormitettu, ts. mekaniikassa neutraali tasapaino? Tämä johtuu juuri siitä, että suunnittelija sovelsi taitavasti tasapainon periaatetta mekaniikassa varren järjestelmän suunnittelussa. Neljän baarin linkki saavuttaa automaattisen tasapainon parallelogrammin suunnittelun kautta ja vastapainon ja boomin välinen geometrinen suhde on kiinteä, mikä mahdollistaa vääntömomentin tasapainon luonnollisen ylläpitämisen liikkeen aikana.
Staattisen tasapainon suunnittelu: vastapainon paino ja sijainti lasketaan tarkasti pohjalta varren järjestelmän pituudesta ja kuormitusalueesta alkuperäisen suunnittelun aikana, varmistaen, että varsi pysyy tasapainossa eri vaakasuorassa asennossa.
Levittäjä on kytketty varren järjestelmän päähän kannen kautta. Vertikaalisen varren alareunassa on asennettu vaakasuora käsi, ja pyörivä akseli on kytketty varren sisäpuolelle kannen kautta. Kattilan kiinnityslaite on asennettu pyörivän akselin yhteen päähän.
Tämä kone ei vaadi matkanvaihteita; se hyödyntää hydraulisten aktuaattoreiden luontaista iskunrajaa ja on varustettu puskurilaitteella. Pistokeitin pystysuora liike ajaa pommia nostamaan ja laskemaan, varmistaen sujuvan toiminnan. Hydraulijärjestelmään on asennettu turvallisuuslaite, joka suojaa ylikuormitusta vastaan, estää mekaanisten komponenttien ja onnettomuuksien vaurioitumisen.
Kääntämisen ohjauspisteet asetetaan kaatoprosessin aikana. Manuaalinen avustava kaltevuus saavutetaan manuaalisen vapautuslaitteen käsivarrella, johon liittyy pinoja ja vaihteita.
Vertikaalisen säiliön yläosa on kiertävästi kytketty säiliöjärjestelmän päähän kannen kautta, jolloin levittäjä voi kiertää joustavasti 360 °: n alueella sopeutumaan erilaisiin kaatumiskulmiin ja asemaa koskeviin vaatimuksiin. Samaan aikaan kiinnikkeen jarrujous on kytketty jarrulevyyn käden sisällä jarrujoukon kautta. Käyttäjät voivat vetää jarrujoukon kiinnittääksesi kaatuman jarrujousulla tarpeen mukaan, mikä varmistaa levittäjän vakauden kaatumisen aikana. Tämä kaksinkertainen kiinnitysmekanismi estää tehokkaasti kaatumisen aikana kaatumisen irtoamisen, poikkeaman ja muiden ongelmien, takaa kaatumisen tarkkuuden ja johdonmukaisuuden ja parantaa kaatumisen laat
Suojaava turvavyö tarjoaa lisäturvallisuutta käyttäjille. Kaatamisen aikana se voi estää korkean lämpötilan sulatetun metallin ruiskutuksen välttämällä vahinkoa käyttäjille.
Kuvaus kuvaus

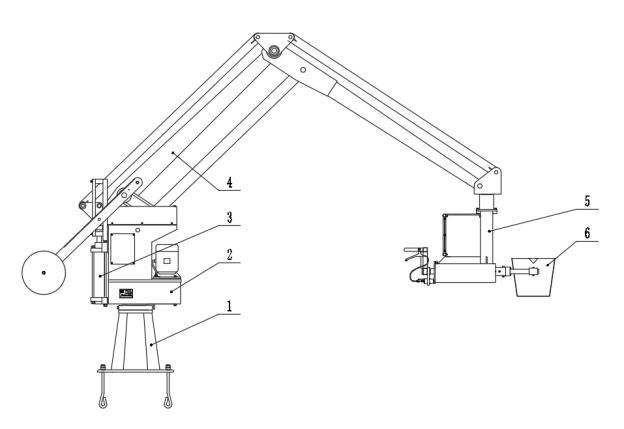

1. sarake; 2. käsivarren pohja; 3. Hydraulinen sylinteri; 4. Rodin järjestelmä; 5. Levittäjä; 51. Vertikaalinen varsi; 52. Suojaava varsi; 53. Sleeve; 54. Rintaliivit; 541. Kiinnitys; 55. Jarrun käsi; 56. Rintaliivit kiinnityslaite; 561. Pesukone; 562. Liitäntä varsi; 6. Rintaliivit.
Laitteen suorituskyvyn ominaisuudet
1. Ei tarvita matkan kytkimiä; iskun rajoittaminen saavutetaan öljysylinterin luontaisen iskun kautta. Pistoketjun pystysuora liike ajaa boomia nostamaan ja laskemaan, ja puskurilaite on varustettu sujuvaan toimintaan minimaalisella vaikutuksella.
2. Hydraulijärjestelmään on asennettava turvalaite, joka suojaa ylikuormituksilta, estää mekaanisten siirtokomponenttien vaurioitumisen ja turvallisuusonnettomuudet.
3. Käyttämällä hydraulista öljyä työympäristöön, hydraulinen siirtolaite voi itse voitelua, mikä johtaa alhaiseen kulumiseen, alhaiseen meluun ja pitkään käyttöikään.
4. Saman painon nostamiseksi hydraulisen vaihteiston moottorin teho on 0,3-0,5 kertaa mekaanisen vaihteiston teho, mikä saavuttaa energian säästämisen ja kulutuksen vähentämisen.
5. Tuotteella on alhaiset myöhemmät ylläpitokustannukset, jotka edellyttävät vain vaurioituneiden tiivisteiden korvaamista.
Tämän tuotteen sarake ja pääkomponentit on valmistettu valetusta teräksestä ja teräslevyistä hitsatusta rakenteesta, mikä parantaa huomattavasti yleistä jäykkyyttä ja lujuutta ja poistaa mahdolliset turvallisuusriskit.
7.Hydraaliventtiili sulkeutuu virranpudotuksen jälkeen estääkseen kaapin putoamisen.Se toimii sujuvasti vakaalla ja luotettavalla jarrutuksella, ilman jitteria tai liukumista.
Kaikki käytetyt materiaalit ovat kansallisten standardien ja eritelmien mukaisia.
9. Täydelliset suojaustoiminnot, mukaan lukien ylityssuojaus, ylityssuojaus ja lyhyt- tai ylityssuojaus sähkökuormille.
Kaikki sähköosat ja materiaalit ovat 3C-sertifioituja tuotteita (Kiina pakollinen sertifiointi).
Turvallisuustoimenpiteet
1. Kolmivaiheinen vuotosuojan kytkin on asennettava ennen virtalähteen liittämistä koneeseen.
2. Koneen kuoren on oltava maadoitettu (PE lanka) hyvä maadoitus.
3. Ennen kuin avaat sähkölaatikon kannen huoltoon, ulkoinen virtalähde on ensin katkaistava.
4. Sateen- ja pölynpitävät toimenpiteet on toteutettava ulkoilun aikana. On ehdottomasti kiellettyä, että sadevesi märkä sähkölaitteita tai päästä öljytankkiin.
5. Kaukosäätimen akku on vaihdettava kahden kuukauden välein (käytöstä riippuen).
6. Tarkista säännöllisesti, ovatko kunkin liitäntäosan ruuvit löysät.
7. Tarkista säännöllisesti sähkölaitteet löysyydestä.
8.Hydraaliöljy on puhdistettava ja vaihdettava neljännesvuosittain käytön mukaan.
9. Kalsiumpohjaista rasvaa käytetään voiteluaineiden liukumiseen koneen eri osissa, jotka on puhdistettava ja vaihdettava kuuden kuukauden välein.
10. Edessä ja takana olevien pystysuuntaisten ohjauspisteiden ja rullien välinen kosketuspinta on voiteltu kalsiumpohjaisella rasvalla, joka on voiteltava kuukausittain.
11.32# ~ 48# öljyn säiliössä käytetään hydraulista öljyä, ja öljyn taso ei saa olla alle 10 mm öljyn tason linjan öljyn näkymän lasissa.
